Як зробити штрихування в AutoCAD
Штрихування застосовуються в кресленні постійно. Без штриховий заливки контуру, ви не зможете грамотно показати креслення розрізу об'єкта або його текстурну поверхню.
У цій статті поговоримо про те, як зробити штрихування в Автокаде.
Як зробити штрихування в AutoCAD
Читайте також: Як зробити заливку в AutoCAD

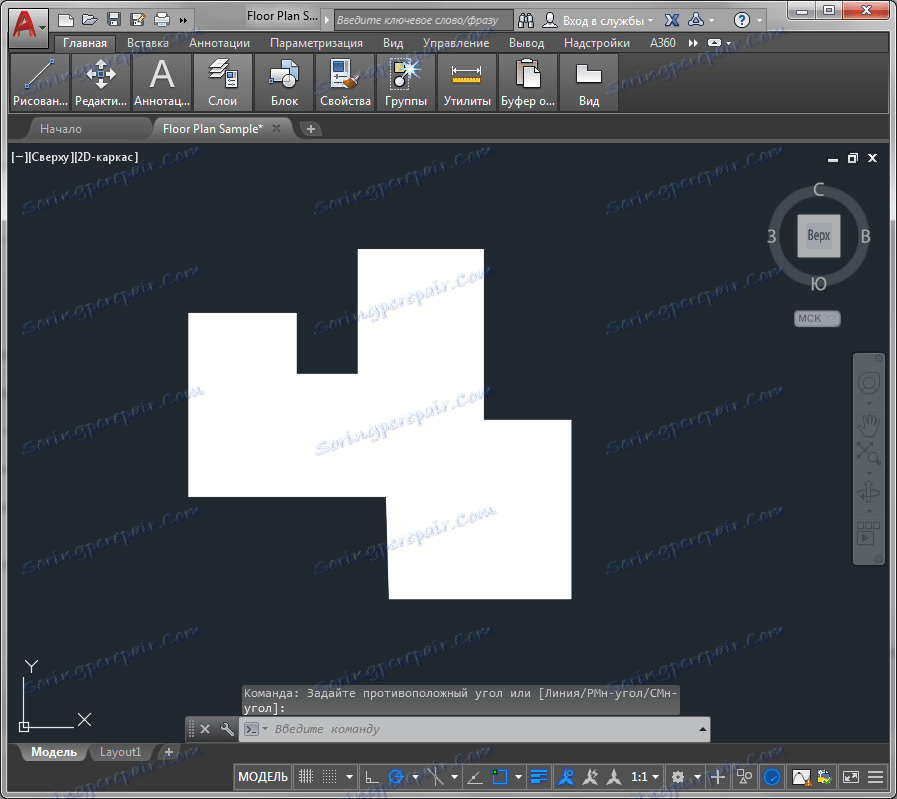

1. Штриховка можна поміщати тільки всередину замкнутого контуру, тому накресліть його в робочому полі за допомогою інструментів малювання.
2. На стрічці в панелі «Малювання» на вкладці «Головна» виберіть «Штрихування» в випадаючому списку.
3. Помістіть курсор всередині контуру і клацніть лівою кнопкою миші. Натисніть «Enter» на клавіатурі, або «Введення» в контекстному меню, що викликається клацанням ПКМ.
4. У вас може вийде штрихування, залита суцільним кольором. Клацніть на ній і в панелі, що з'явилася настройки штриховок на панелі «Властивості» задайте масштаб, встановивши число в рядок більше, ніж встановлено за замовчуванням. Підвищуйте число до тих пір, поки малюнок штрихування вас не задовольнить.
5. Не знімаючи виділення з штрихування, розкрийте панель «Зразок» і виберіть тип заповнення. Це може бути, наприклад, штрихування дерева, використовувана для розрізів при кресленні в Автокаде.
6. Штрихування готова. Ви можете також поміняти її кольору. Для цього треба зайти в панель «Параметри» і відкрийте вікно редагування штрихування.
7. Встановіть колір і фон для штрихування. Натисніть «Ок».
Радимо прочитати: Як користуватися AutoCAD
Таким чином можна додати штрихування в Автокад. Використовуйте цю функцію для створення своїх креслень.
