Як розібрати Xbox 360

Приставка Xbox 360 від компанії Microsoft вважається одним з найбільш вдалих рішень свого покоління, тому дана консоль все ще актуальна для багатьох користувачів. У сьогоднішній статті ми представляємо вам методику розбирання розглянутого девайса для сервісних процедур.

зміст

Як розібрати Xbox 360

Як розібрати Xbox 360

Основних модифікацій консолі існує дві - Fat і Slim (ревізія E являє собою підвид Slim з мінімальними технічними відмінностями). Операція розбирання схожа для кожного варіанту, але відрізняється в деталях. Сама процедура складається з декількох етапів: підготовчого, зняття корпусних елементів і елементів материнської плати.

Етап 1: Підготовка

Підготовчий етап досить короткий і простий, складається з наступних кроків:

Знайдіть підходящий інструмент. В ідеальних умовах варто придбати набір Xbox 360 Opening Tool, який значно спростить завдання розбору корпусу приставки. Набір виглядає наступним чином:

Можна обійтися і підручними засобами, знадобляться:
- 1 маленька плоска викрутка;
- 2 викрутки Torx (зірочки) маркування T8 і T10;
- Пластикова лопаточка або будь-який плоский пластиковий предмет - наприклад, стара банківська карта;
- По можливості, пінцет з загнутими кінцями: він знадобиться для зняття кріплень охолодження, якщо метою розбирання є заміна термопасти, а також довгий тонкий предмет на зразок шила або в'язальної спиці.
Підготуйте саму консоль: витягніть диск з приводу і карти пам'яті з роз'ємів (останнє актуально тільки для Fat-варіанту), від'єднайте всі кабелі, після чого затисніть кнопку включення на 3-5 секунд для усунення залишкового заряду на конденсаторах.

Тепер можна приступати до безпосередньої розбиранні консолі.

Етап 2: Зняття корпусу і його елементів

Увага! Ми не несемо відповідальності за можливі пошкодження пристрою, тому всі описані надалі дії ви робите на свій страх і ризик!

Slim-варіант

Починати варто з торця, на якому встановлений жорсткий диск - скористайтеся клямкою, щоб зняти кришку-решітку і вийняти диск. Зніміть також другу частину кришки, підчепивши її в зазор і обережно потягнувши вгору. Жорсткий диск просто потягніть за який виступає хлястик.

Також знадобиться зняти пластикову рамку - скористайтеся плоскою викруткою, щоб відкрити засувки в отворах.

Потім переверніть приставку протилежним торцем догори і зніміть решітку на ньому - досить підчепити за сегмент кришки і потягнути вгору. Також зніміть пластикову раму тим же способом, що і на попередньому торці. Радимо також зняти карту Wi-Fi - для цього знадобиться викрутка-зірочка Т10.

Зверніться до задньої частини консолі, де розташовані всі основні роз'єми і гарантійна пломба. Корпус не розібрати без пошкодження останньої, але особливо турбуватися з цього приводу не варто: виробництво Xbox 360 припинилося в 2015 році, гарантія давно закінчилася. Вставте лопатку або плоску викрутку в щілину між двома половинками корпусу, потім тонким предметом акуратними рухами отщёлкніте одну від одної. Діяти потрібно обережно, оскільки ризикуєте зламати кволі засувки.

Далі має бути відповідальна частина - викручування гвинтів. У всіх версіях Xbox 360 їх два типи: довгі, які кріплять металеві частини до пластикового корпусу, і короткі, на яких тримається система охолодження. Довгі на Slim-версії позначені чорним кольором - викручуйте їх за допомогою Torx T10. Всього їх 5 штук.

Після викручування гвинтів остання боковина корпусу повинна зніматися без проблем і зусиль. Також буде потрібно відокремити передню панель - будьте обережні, оскільки там розташований шлейф кнопки включення. Вимкніть його і відокремлюйте панель.

На цьому розбирання корпусних елементів Xbox 360 Slim закінчена і можна переходити до наступного етапу, якщо це потрібно.

Fat-версія

На Fat-версії жорсткого диска може і не бути, залежить від комплектації, але знімається кришка аналогічно більш новому варіанту - просто натисніть на засувку і потягніть.

Уважно вивчіть декоративні отвори на боковинах корпусу - деякі з них не проглядаються. Це означає, що там розташована клямка кріплення решітки. Відкрити її можна легким натисканням тонким предметом. Точно таким же чином знімається решітка на нижньому торці.

Від'єднайте передню панель - вона прикріплена засувками, які можна відкрити без застосування додаткових інструментів.

Поверніть консоль задньою панеллю з роз'ємами до себе. Візьміть маленьку плоску викрутку і відкрийте засувки, вставляючи жало інструменту в відповідні пази з невеликим зусиллям.

Саме тут потрібно використовувати зубчастий інструмент з комплекту Xbox 360 Opening Tool, якщо такий є.

Повертайтеся до передньої панелі - відкрийте засувки, які з'єднують обидві половинки корпусу, маленькою плоскою викруткою.

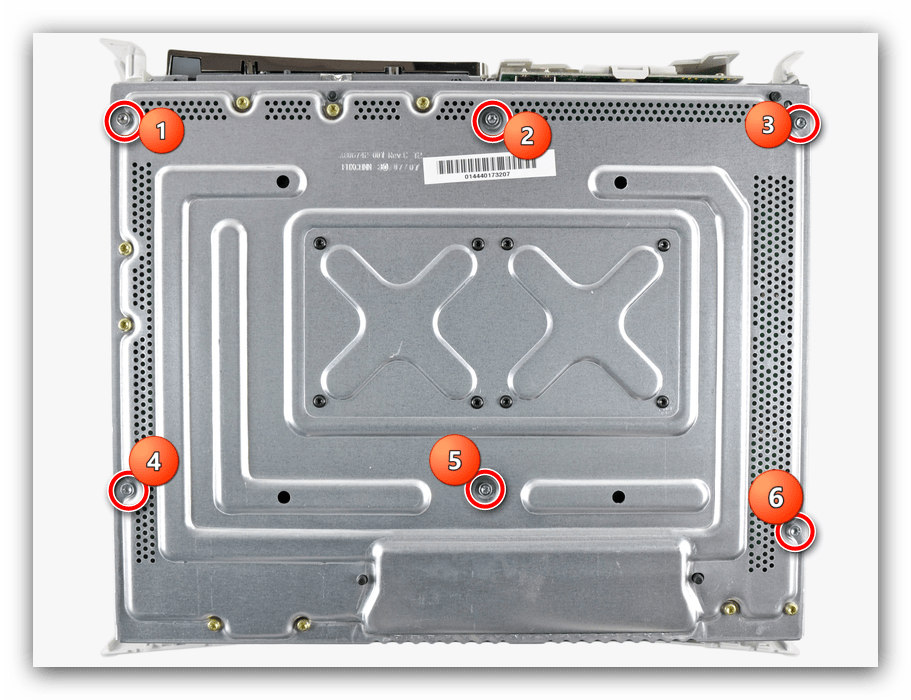

Викриття корпусні гвинти зірочкою Т10 - тут їх 6 штук.

Після цього зніміть залишилася боковину, на чому розбирання корпусу Fat-ревізії завершена.

Етап 3: Зняття елементів материнської плати

Для чищення компонентів приставки або заміни термопасти потрібно звільнити материнську плату. Процедура для всіх ревізій дуже схожа, тому зосередимося на Slim-версії, вказавши лише специфічні для інших варіантів деталі.

Вимкніть DVD-привід - він нічим не закріплений, знадобиться тільки від'єднати кабелі SATA і харчування.

Зніміть пластикову направляючу воздуховода - на Slim вона розміщена навколо системи охолодження процесора. Може знадобитися невелике зусилля, так що будьте обережні.

На FAT-версії ревізії XENON (перші випуски консолі) цей елемент відсутній. На новіших варіантах «товстушки» напрямна розміщена поруч з вентиляторами і знімається без праці. Заодно зніміть здвоєний кулер - витягніть штекер і витягніть елемент.

Витягніть кріплення приводу і жорсткого диска - для останнього знадобиться викрутити ще один шуруп на задній панелі, а також відключити SATA-шлейф. Цих елементів на FAT немає, тому при розборі цієї версії пропускайте цей крок.

Зніміть плату панелі управління - вона посаджена на гвинти, які відкручуються Torx T8.

Переверніть консоль металевим днищем вгору і викрутити гвинти кріплення системи охолодження.

На «товстушці» через відмінності в конструкції гвинтів 8 - по 4 штуки на охолодження CPU і GPU.

Тепер обережно витягніть плату з каркаса - знадобиться трохи відігнути одну з боковінок. Будьте обережні, інакше ризикуєте поранитися об гострий метал.

Найскладніший момент - зняття системи охолодження. Інженери Microsoft застосували досить дивну конструкцію: радіатори кріпляться засувками на хрестоподібний елемент зі зворотного боку плати. Для його зняття засувки потрібно звільнити - загнуті кінці пінцета акуратно просуньте під «хрест» і стисніть половинку засувки. Якщо пінцета немає, можна взяти маленькі манікюрні ножиці або невелику плоску викрутку. Дійте дуже обережно: поруч розташовано безліч дрібних SMD-компонентів, які дуже легко пошкодити. На FAT-ревізії процедуру потрібно проробити двічі.

Знімаючи радіатор, будьте обережні - він суміщений з кольором, який підключений до живлення дуже кволим шлейфом. Само собою, його знадобиться від'єднати.
