Радіоаматори і близькі до електроніки користувачі дізнаються файл з розширенням PCB - він містить дизайн друкованої плати (printed circuit board) в форматі ASCII.

Чим відкрити PCB

Так історично склалося, що зараз такий формат практично не використовується. Зустріти його можна тільки в дійсно старих розробках або в специфічному для програми ExpressPCB вигляді.

Читайте також: Програми-аналоги AutoCAD

Спосіб 1: ExpressPCB

Популярна і безкоштовна програма для створення і перегляду схем розводки друкованих плат.

Завантажити ExpressPCB з офіційного сайту

  1. Відкрийте програму і перейдіть по пунктах «File» - «Open».
    Відкрити файл в ExpressPCB
  2. У віконці файлового менеджера виберіть каталог з файлом, знайдіть свій PCB, виділіть і натисніть «Відкрити».

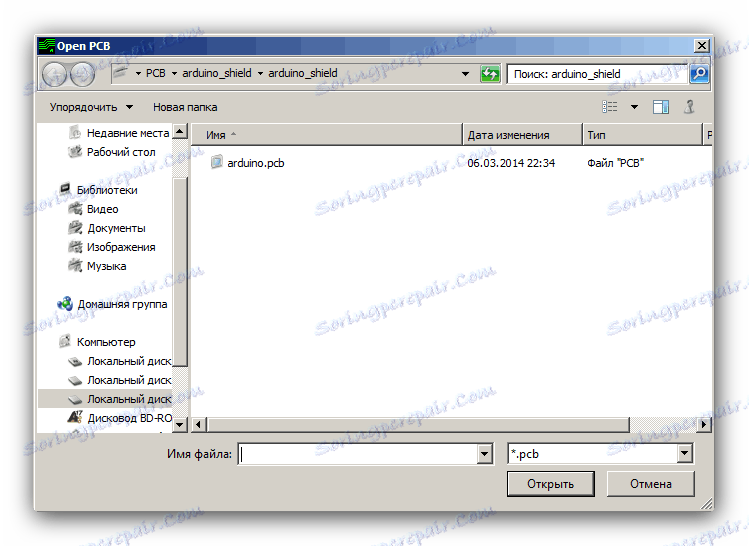

    Вікно провідника з файлом ExpressPCB
    Іноді замість відкриття документа ЕкспрессПСБ видає помилку.

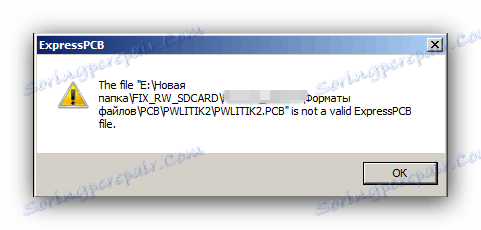

    Помилка відкриття файлів ExpressPCB
    Вона означає, що формат конкретно цієї PCB-схеми не підтримується.
  3. Якщо не виникло помилки, описаної в попередньому пункті, то в робочому просторі додатки з'явиться схема, записана в документі.

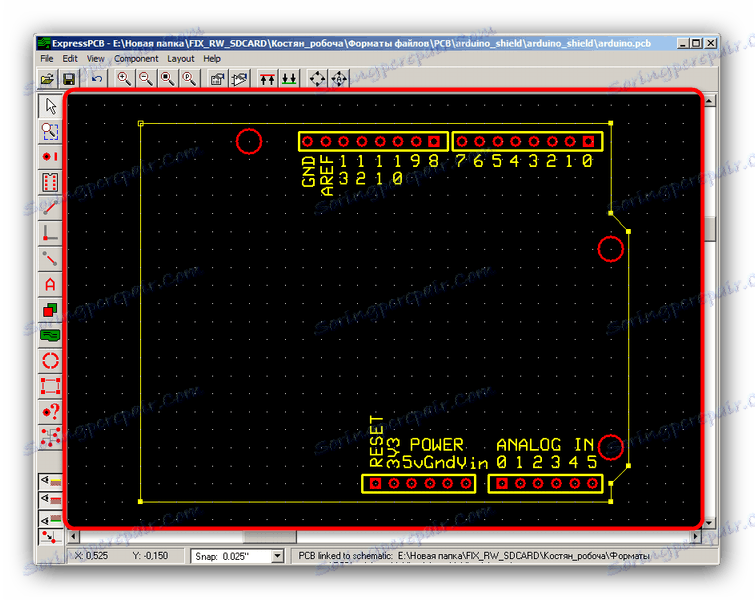

    Робоча область з файлом ExpressPCB
    Незважаючи на всю простоту, у цього способу є вагомий недолік - ExpressPCB підтримує тільки файли, створені в ньому самому (причина - дотримання авторських прав).

Спосіб 2: Інші варіанти

Старі розробки формату PCB пов'язані з програмами від компанії Altium - Altium Designer і Altium P-CAD. На жаль, але пересічному користувачеві ці програми недоступні - перша навіть у пробному форматі поширюється виключно серед професіоналів, підтримка другої вже давно закінчено і можливості офіційно її отримати немає. Єдиний варіант отримання Altium Designer - прямий зв'язок з технічною підтримкою розробника.

Зі старих підтримуються програм цей формат відкривати може також CADSoft (нині Autodesk) Eagle версій нижче 7.0.

висновок

Файли з розширенням PCB зараз практично вийшли з обігу - їх замінили більш зручні і менш обмежені формати на кшталт BRD. Можна сказати, що це розширення зарезервували для себе розробники програми ExpressPCB, що використовують його як власний формат. У 90% випадків зустрінутий вами PCB-документ буде належати саме цьому додатку. Також змушені засмутити прихильників онлайн-сервісів - не існує не тільки переглядачів PCB, але навіть конвертерів в більш поширені формати.
